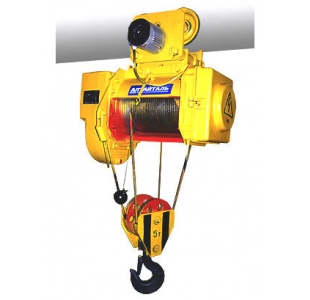

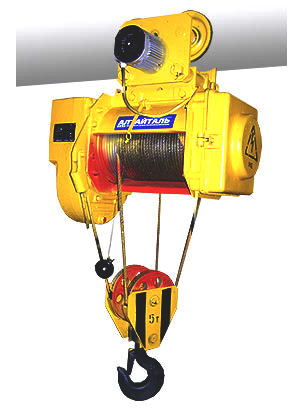

Таль электрическая предназначена для подъема, опускания и горизонтального перемещение груза вдоль подвесного монорельсового пути в помещениях и на открытых площадках под навесом.
Технические характеристики:

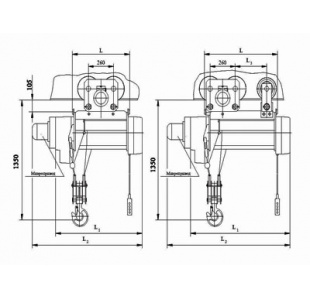

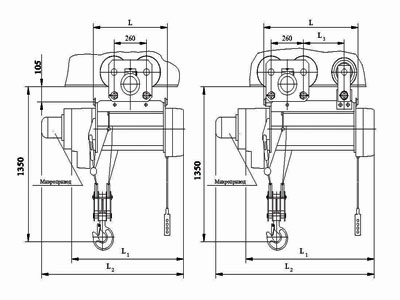

| Обозначение тали | Высота подъема | L,мм | L1,мм | L2,мм | L3,мм | Установленная мощность,кВт | Радиус поворота пути, м | Наибольшая нагрузка на каток, кН | Масса тали, кг |
|---|
| ТЭС 5000-6 |
6 |
520 |
935 |
1335 |
305 |
5+0,37 |
Путь прямой |
25 |
530 |
| ТЭС 5000-9 |
9 |
740 |
1090 |
1490 |
525 |
580 |
| ТЭС 5000-12 |
12 |
910 |
1265 |
1665 |
695 |
600 |
| ТЭС 5000-18 |
18 |
1270 |
1620 |
2020 |
1055 |
680 |
| Грузоподъемность |
5 т |
|---|
| Скорость подъема, м/мин (м/с) |
4,8 (0,08) |
|---|
| Скорость подъема с частотнорегулируемым приводом, м/мин (м/с) |
от 0,8 (0,013) до 4,8 (0,08) |
|---|
| Скорость передвижения, м/мин (м/с) |
32 (0,53), 20 (0,33) |
|---|
| Скорость передвижения с частотнорегулируемым приводом, м/мин (м/с) |
от 4 (0,07) до 32 (0,53); от 2,5 (0,04) до 20 (0,33) |
|---|
| Скорость передвижения с двухскоростным двигателем, м/мин (м/с) |
32 (0,53)/10 (0,17) |
|---|
| Монорельсовый путь - двутавровые балки по ГОСТ 19425 |
30М; 36М; 45М |
|---|
| Группа режима работы по ГОСТ 25835 |
3М |
|---|
| Группа режима работы по ИСО 4301 |
М5 |
|---|
Технические особенности:
- Эксплуатация при температуре от -20°С до +40°С.
По заказу потребителя таль может быть изготовлена:
- Установка второго грузоупорного тормоза;
- Для эксплуатации при температуре от -40°С до +40°С, от -10°С до +50°С;
- С тормозом на механизме передвижения;
- С ограничителем грузоподъемности;
- Со степенью защиты IP 54 для талей с высотой подъема 6 м, 9 м;
- С защитными экранами, для работы с расплавленным железом;
- С частотнорегулируемым приводом передвижения и подъема;
- С устройством плавного пуска и торможения на механизме передвижения;
- С пускорегулирующей аппаратурой французской компании «Шнейдер Электрик»;
- С радиоуправлением.
