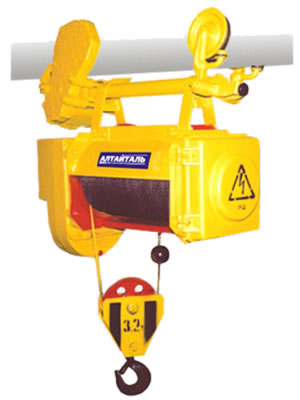

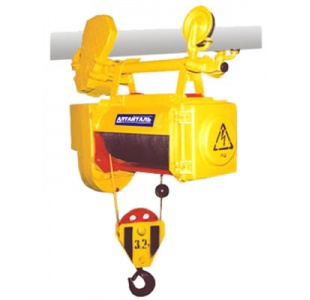

Таль электрическая предназначена для подъема, опускания и горизонтального перемещение груза вдоль подвесного монорельсового пути в помещениях и на открытых площадках под навесом.
Технические характеристики:

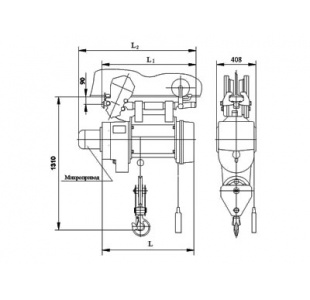

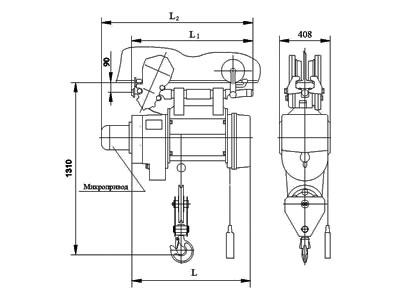

| Обозначение тали | Высота подъема | Размеры тали, мм | Установленная мощность, кВт | Радиус поворота пути, м | Наибольшая нагрузка на колесо, кН | Масса тали, кг |
|---|
| L | L1 | L2 |
|---|
| ТЭ320-531 |
18 |
1140 |
1140 |
1540 |
5,0+0,37 |
2,0 |
14,5 |
520 |
| ТЭ320-541 |
24 |
1320 |
1320 |
1720 |
15,5 |
616 |
| ТЭ320-551 |
30 |
1505 |
1505 |
1905 |
2,5 |
16,1 |
670 |
| ТЭ320-561 |
36 |
1675 |
1675 |
2075 |
3,0 |
16,55 |
710 |
| Грузоподъемность |
3,2 т |
|---|
| Скорость подъема, м/мин (м/с) |
9,6 (0,16) |
|---|
| Скорость подъема с частотнорегулируемым приводом, м/мин (м/с) |
от 1,6 (0,027) до 9,6 (0,16) |
|---|
| Скорость передвижения, м/мин (м/с) |
32 (0,53), 20 (0,33) |
|---|
| Скорость передвижения с частотнорегулируемым приводом, м/мин (м/с) |
от 4 (0,07) до 32 (0,53); от 2,5 (0,04) до 20 (0,33) |
|---|
| Монорельсовый путь - двутавровые балки по ГОСТ 19425 |
30М; 36М; 45М |
|---|
| Группа режима работы по ГОСТ 25835 |
3М |
|---|
| Группа режима работы по ИСО 4301 |
М5 |
|---|
Технические особенности:
- Наличие двух тормозов (электромагнитного колодочного и механического грузоупорного);
- Возможность использования на прямолинейных и криволинейных путях;
- Эксплуатация при температуре от -20°С до +40°С.
По заказу потребителя таль может быть изготовлена:
- Для эксплуатации при температуре от -40°С до +40°С;
- С тормозом на механизме передвижения;
- С повышенной степенью защиты оболочек электрооборудования IP 54 для талей с высотой подъема 18 м;
- С ограничителем грузоподъемности;
- С частотнорегулируемым приводом передвижения и подъема;
- С устройством плавного пуска и торможения на механизме передвижения;
- С пускорегулирующей аппаратурой французской компании "Шнейдер Электрик";
- С радиоуправлением.
