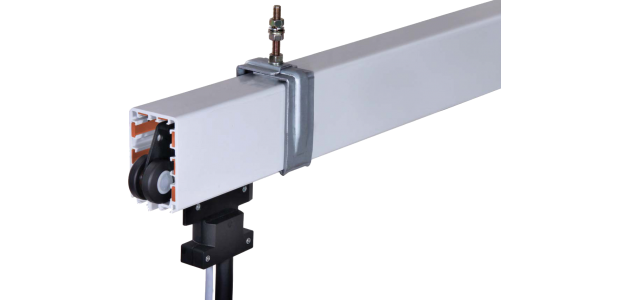

Шинопровод в пластмассовом корпусе MKL

Контактные пластмассовые шинопроводы Vahle типа MKL (MKLF, MKLS, MKLD) - это защищенные от прикосновения шинопроводы для внутренних и внешних конструкций. Пластмассовый корпус приспособлен для различных поперечных сечений медной шины.

Тип MKLD в 6-10-контактном исполнении, для сквозной плоской медной ленты – от 40 до 200 A (медь поставляется отдельно в рулонах).

Тип MKLF в 6-8-контактном исполнении, с фабрично-монтированной плоской медной лентой и пружинными электрическими соединениями – от 40 до 100 A.

Тип MKLS в 6-8-контактном исполнении, с фабрично-монтированной плоской медной лентой и винтовыми соединениями – от 40 до 200 A.

Компактное расположение, коррозионная стойкость и простой монтаж являются немаловажными преимуществами. MKL соответствует предписаниям Союза немецких электротехников (VDE), европейским и международным нормам и предписаниям, а также правилам техники безопасности. Шинопроводы могут быть оснащены герметизирующей лентой и отоплением. Шинопровод с герметизирующей лентой соответствует IP 24. Для токосъемника защита от соприкосновения возможна только тогда, когда он полностью находится в шинопроводе. Шинопроводы, которые находятся в зоне досягаемости рукой, и в которых токосъемник по условиям эксплуатации покидает шинопровод, должны быть защищены от соприкосновения клиентом самостоятельно, например с помощью ограждения или отключения. Это необходимо сделать при напряжениях от 26 В переменного тока и от 60 В постоянного.

Применение:

Краны мостового типа
Электрические тали
Складские комплексы
Передаточные (трансбордерные) тележки
Испытательные пути (тестовые линии)
Транспортные системы в цементном/ЖБИ производстве
Мобильный студийный свет
Монорельсовые системы и др.

Основные характеристики:

	MKLF	MKLS	MKLD
Соединение секций (шин)	защелкивающиеся клеммы	болтовое соединение	без стыков
Материал корпуса	ПВХ
Цвет корпуса	Светло-серый
Материал проводников	Медь
Макс. сила тока при ПВ100% [1]	40 ÷ 100А	40 ÷ 200А	40 ÷ 200А
Максимальное сечение меди (фаза)	26 кв.мм.	51 кв. мм.	51 кв. мм.
Количество шин (проводников) в корпусе	6 – 10 [2]
Макс. напряжение	600В
Степень защиты стандартная	IP23
Степень защиты с герметизирующими лентами	IP24/44
Стандартная длина секций [3]	4 м
Типы токосъемников Скорость токосъемников, макс.	MSW, DMSW – до 180 м/мин, MSWS – до 250 м/мин
Нагрузка на токосъемник, макс. при ПВ60%	MSW 25 ÷ 50 A DMSW 50 ÷ 100A MSWS 25 ÷ 50A
Стандартный шаг крепления (подвешивания)	В помещении – 2м На улице – 1,33м
Мин. радиус горизонтального изгиба ** [4]	1100мм
Мин. Радиус вертикального изгиба	2000мм
Максимальная длина изогнутого участка	3600мм, угол поворота до 120º
Возможность применения на открытом воздухе	Да
Температурный режим эксплуатации	от -40°С до +60°С
Возможность внутреннего обогрева	Да
Возможность создания ремонтных зон (секционирования установки)	Да

Дополнительные характеристики:

Пробивная прочность	30-40 кВ/мм
Удельное сопротивление	5*10¹⁵ Ом/см
Поверхностное сопротивление	10¹³ Ом
Сопротивляемость хим. Реагентам при Т=45ºС	Бензин, минеральное масло, жиры Серная кислота 50% Раствор щелочи (NaOH) 25-50% Концентрированная соляная кислота
Механические свойства корпуса (предел прочности)	При изгибе 75 Н/мм2 ±10% При разрыве 40 Н/мм2 ±10%
Воспламеняемость	Тяжело воспламеняющийся, не поддерживающий горение Класс B1
Дополнительные возможности [5]	Входные, выходные раструбы Детали для извлечения токосъемников Расстыковка шин (в т.ч. для ремзон) Вентиляционные секции Компенсирующие секции

Пример: шинопровод MKLS 7/200 – с болтовым соединением, 7 шин, фазные шины по 200А.

_[1] Нагрузка от 40 до 100 А при ПВ100%, от 140 до 200А – при ПВ80%.
_[2] Внутри корпуса макс. 8 шин, снизу корпуса вместо пылезащитных лент могут быть установлены непрерывные шины из рулонов (шины 9-10).
_[3] Секции могут быть любой длины в пределах стандартной.
_[4] Изгибы изготавливаются на заводе по чертежам/заданию заказчика.
_[5] Возможно построение сложных систем по чертежам заказчика.
