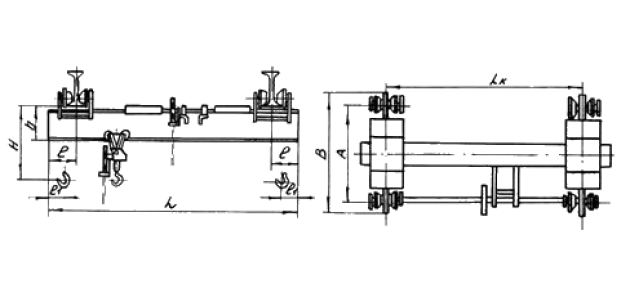

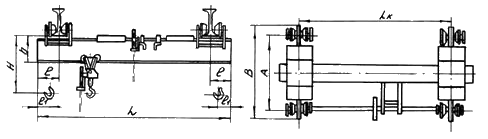

Кран-балка ручная подвесная г/п 1 т, 3,2 т, 5 т

Грузоподъемность, т	Полная длина L, м	Пролет Lк, м	Длина консолей l, м	База крана А, мм	Ширина крана В, мм	Н, мм	h, мм	l₁, мм	Подкрановый путь ГОСТ 19425-74, номер балки	Нагрузка на путь от тележки, кН	Масса крана, кг
Грузоподъемность, т	Полная длина L, м	Пролет Lк, м	Длина консолей l, м	База крана А, мм	не более				Подкрановый путь ГОСТ 19425-74, номер балки	не более
1,0	3,6-4,2	3,0	0,3-0,6	1000	1300	620	220	150	18M 24M 30M	6,58	281
	5,1-5,7	4,5		1000	1300					6,40	312
	6,6-7,2	6,0		1500	1800					6,60	520
	8,1-9,3	7,5	0,3-0,9	1500	1800	680	280			6,95	604
	10,2-11,4	9,0	0,3-1,2	1800	2100	680	280			7,40	710
3,2	3,6-4,2	3,0	0,3-0,6	1000	1300	980	280	200	24M 30M 36M 45M	19,30	660
	5,1-5,7	4,5		1000	1300	980	280			18,70	720
	6,6-7,2	6,0		1500	1800	1040	340			18,80	910
	8,1-9,3	7,5	0,3-0,9	1500	1800	1040	340			19,50	1020
	10,2-11,4	9,0	0,6-1,2	1500	2100	1100	400			20,30	1270
5,0	3,6-4,2	3,0	0,3-0,6	1000	1300	1190	340	220	30M 36M 45M	27,15	860
	5,1-5,7	4,5		1000	1300	1190	340			27,74	940
	6,6-7,2	6,0		1500	1800	1250	400			27,82	1110
	8,1-9,3	7,5	0,3-0,9	1500	1800	1250	400			28,21	1300
	10,2-11,4	9,0	0,6-1,2	1800	2100	1290	400			28,63	1470
